Olympus UIS

Les microscopes Olympus avec optiques à l'infini (en UIS)
(début de commercialisation de la gamme en 1997 jusqu'à maintenant)

Brouillon de page avec images triées par gammes et évolution. en travaux

dernière retouche novembre 2017. A finaliser

Bien équipé en microscopie avec mes BH2 des années 1980 et technologie 160, je ne me suis pas préoccupé d'abord des nouvelles sorties Olympus avec les gammes à l'infini.
Ce n'est qu'en 2017, voyant que des modèles commençaient à apparaitre sur le marché de l'occasion que j'ai essayé de voir quelles avaient été les évolutions des 20 dennières années.

La gamme d'objectifs de microscopes Olympus à l'infini a été planifiée et lancée en 1993. Mais les 1ers modèles de microscopes correspondants ne sont sortis qu'en 1997.
A cette occasion, le design des statifs a été renouvellé par rapport aux séries en H (CH, CH2, BH, BH2, AH2... ) avec un statif à forme en Y. Mais le principe de 3 séries A B C a été conservé.

3 noms de gammes héritées des années 1980 chez les microscopes Olympus UIS des années 2000:
C pour la routine, B pour la recherche et A pour le prestige et l'automatisation de la photographie.

A l'intérieur des séries, un nombre indique des subdivisions. Par exemple, il y a des BX 40 premier modèles de recherche modulables, BX50 en milieu de gamme et BX60 motorisé en haut.
En 2004, Olympus sort les optiques UIS2. Elles sont "totalement compatibles " avec les UIS mais les corrections et les ON ont été amméliorées. La firme commence alors à présenter des modèles avec des numéros d'unité montant avec le temps. La gamme en ?1 doit commencer l'année suivante (dès 2004?). Sur une brochure de 20007, les BX41 et 51 sont baptisés "gamme BX2"
La gamme en ?2 qui ne semble pas avoir tous les modèles, représente une transition semble t il .
Le désign évolue par contre avec la sortie vers 2011 de la série en 3 avec des formes plus arrondies et un bouton d"éclairage rotatif et non plus linéaire.
En 2017, nous en sommes aux séries en 3 (voire 6 avec le BX 46 au design renouvellé encore plus pour l'ergonomie de la tète)...

	CX enseignement et routine (tourelle fixe, éclairage simple)			BX recherche ( accessoires modulaires: tourelle, condenseurs...)			AX recherche prestige
	2?	3?	4?	4? (éclairage 30W )	5? (éclairage puissant 100W )	6? (motorisation)	70 et 80
X?0 prévus en 1993, mais sortie fin des 90 et vie début années 2000	pas repèré de CX20 ou CX30. Par contre Olympus a sorti en intermédiaire, des CH20,CH30 et CH40 Le statif a déja la forme anguleuse des CX , mais les optiques restent en 160 et des accessoires comme les tètes sont compatibles. CH30		CX40 (sortie en 1997)	BX40 modèle avec option tète basculante	BX50 (sortie 1994? ) modèle avec tète trino	BX60 (modèle avec option fluo)	AX70 =Provis (sortie 1998)
X?1 suite UIS2 en 2004? brochure BX41/51 avec appellation 'gamme BX2"		CX31	CX41	BX41 modèle métallographique	BX51	BX61 modèle fluo et tourelle Wi (pour immersion eau)	AX80 modèle autofocus
x?2 série incomplète date?		CX31-P (pour signaler un des variants pour polarisation )			BX52
x?5 série d'essai? dès 2006? vu brochure apparition platine surbaissée et map tourelle				BX45
x?3 design plus arrondi sortis après BX45 vers 2011? Eclairages LED	CX23	CX33 et CX43 nouvelle ergonomie platine surbaissée		BX43	BX53	BX63 mise au point par déplacement tourelle motorisation condenseur, tourelle...

2017 X6!				BX46 Tète basculable

Les principales évolutions avec du recul!
Après la révolution du passage aux optiques à l'infini UIS, c'est avec les gammes en 3 qu'est apparu un renouvellement important avec un nouveau design plus arrondi et un bouton de règlage d'éclairage à rotation.
En gamme recherche BX63, le déplacement de la tourelle permis par l'espace infini a remplacé le déplacement de la platine qui est devenue plus stable. (curieusement système décrit comme "oculaire mobile" dans documentation? )

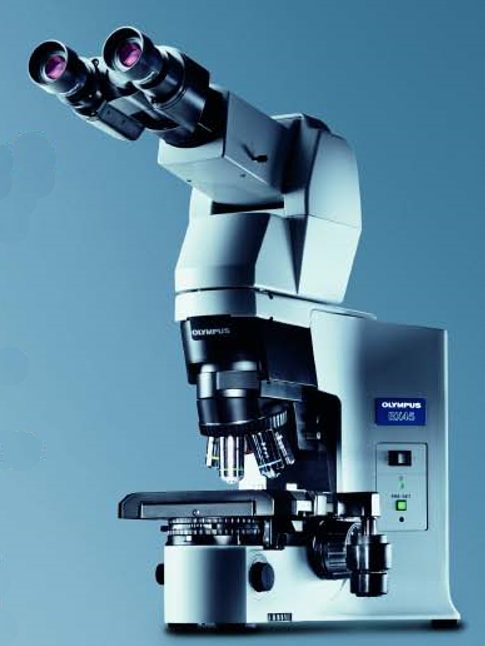

Mais Olympus a bousculé la chronologie des séries: dès 2007, la gamme en ?5 était apparue avec un BX45 qui montre un design proche avec une platine surbaissée.
En 2017, un nouvel essai intégrant le déplacement de la tourelle est apparu vers un modèles en ?6 le BX46 avec un nouveau concept de tète basculante et avec un éclairage Led. Les tentatives de nouveaux modèles se font pour les clients hospitaliers (brochures "clinical" en anglais).

Il semble que, dans les gammes de microscopes Olympus ,
'il y a des numéros de "séries d'essais" : 2, 5 et 6 (il n'y a pas de ?4 ! )

et des séries plus abouties et stables:
- objectifs UIS: séries en 0 (1997 à 2004 ) avec CX40, BX40, BX50, BX60 , AX70 et AX80
- objectifs UIS2: séries en 1 (2005 à 2010 ) avec CX31, CX41, BX41, BX51, BX61
- ergonomie modifiée : série en 3 ( 2011 à actuel) avec CX23, CX33, CX43, BX43, BX53 et BX63

Il restait au début de la série ?X la séparation en 3 gammes : routine, recherche et photo.
Mais il semble que la gamme AX a été arrètée après les UIS2. J'ai vu toutefois qu'il y a eu un AX80 spécial photo avec autofocus. Mais ensuite la révolution de la photographie numérique a rendu obsolète les monstres à automatismes photographiques intégrés.

Avec la révolution de la photo numérique, les gros microscopes à automatismes photographiques intégrés de la gamme AX encore présents en 2000 chez Olympus, ont disparu.

En 2017, il ne reste que des modèles en B et C. Le haut de gamme ext maintenant les BX63 complètement motorisés, mais la partie photo est devenue indépendante.
La série majoritaire commercialisée en neuf est en ?3: CX33,CX43,BX53, BX63
Plusieurs modèles sont proposés avec un éclairage LED en standart (seul le haut de gamme BX63 est proposé avec de l'halogène 100W en alternative)

Les 2 principaux changements des années après 2010 sont à mon avis:
- le passage à une platine fixe et à un déplacement de la tourelle d'objectif sur certains modèles (BX63, BX46) .
- le remplacement progressif des éclairages halogènes par des LEDs.

Dans le domaine de l'occasion, les premières gammes en UIS commencent à apparaitre. Mais un BX50 équippé DIC se négocie encore dans les 10 000€
Ce serait mon rève actuel comme amateur (quoique en gagnant au loto, j'achèterais un BX63 neuf motorisé toutes options! )
et le plus bas prix constaté pour un BX50 complet avec 5 objectifs est de 3000€ en aout 2017 (1400€ BX50 avec 2 objectifs mais tète trino en novembre 2017)...

aout (puis retouches novembre) 2017
Daniel NARDIN

sources:
- images de sites marchands et Ebay
- informations (dates de sortie des modèles... ) site officiel historique Olympus https://www.olympus-global.com/brand/museum/micro/
- Brochures Olympus (certaines en lien; voir aussi le site pédagogique Olympus )
