olympus micro 4/3 sur Wild M420

Bague pour appareil micro 4/3 olympus sur macroscope Wild M420

Mon macroscope Wild M420 des années 1980 est équipé à l'origine pour la photo,
soit d'un tube avec système projectif pour 24x36 (argentique à l'origine, mais convenant aux boitiers numériques conservant la compatibilité via bagues T2),
soit d'un raccord au foyer pour monture C.
J'ai monté jusqu'à présent sur ce dernier un nikon one sur une bague monture C.
J'ai constaté que l'image primaire couvrait le capteur d'un appareil micro 4/3, plus grand que celui du Nikon one et donc permettait plus de champ à grandissement sur capteur égal, et j'ai donc souhaité un raccord pour MFT remplaçant celui en monture C. Malheureusement, je ne l'ai pas trouvé dans le commerce.

J'ai alors envisagé l'impression 3D au fablab de privas.
Le plus difficile aurait pu être de faire le plan de la baionette. Mais celui-ci est disponible, et mème en modèle 3D en .stl à cette adresse. https://grabcad.com/library/micro-four-thirds-lens-mount-1

Sous freecad, j'ai complèté cette partie par un tube avec épaulement au diamètre 38mm Wild, avec la hauteur pour le capteur au foyer.

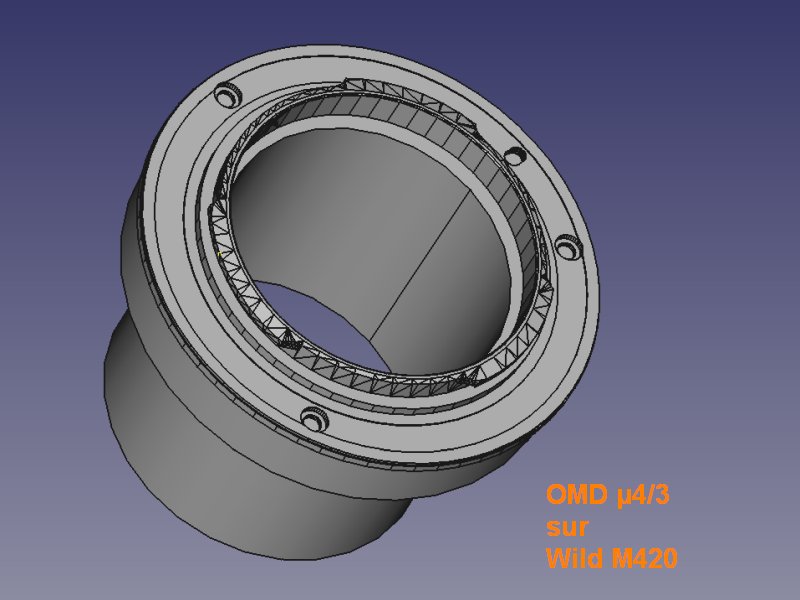

vue en perspective dans freecad

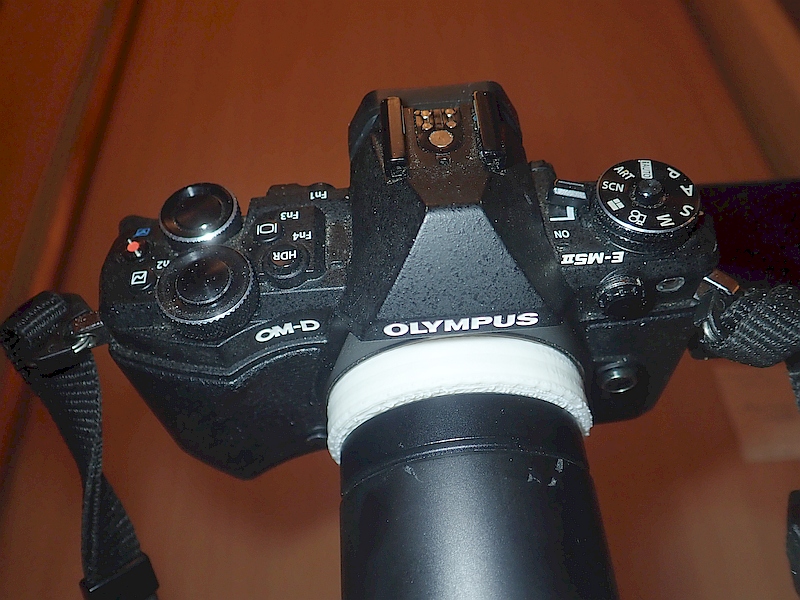

pièce en place
avec un olympus OM-D au foyer
sur la sortie trinoculaire du Wild M420

pièce au sortir de l'imprimante avec ses supports
d'impression à enlever. Noter des petits piliers en "billes" sous les ailettes de la baionette.

Le résultat est bon. Il faut faire attention au nettoyage des piliers sous les ailettes de la baionette qui sont très fines. Mais la bague se monte sans problème. Il y a juste à y ajouter un point de couleur comme repère de montage/démontage.

L'impression 3D est une bonne méthode pour réaliser ce genre de pièce.

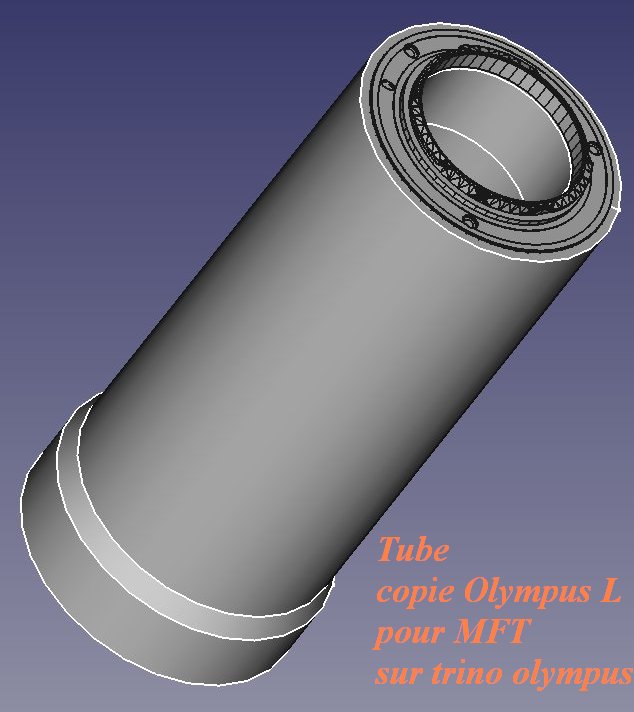

J'ai pensé à un autre modèle qui pourra servir pour une personne venant d'acheter à la fois un boitier olympus µ4/3 et un microscope d'occasion Olympus BH!

L'impression 3D permet de réaliser des pièces sans équivalent commercialisé pour un système avec des composants d'ages différents que le constructeur n'a pas prévu d'accoupler.

Daniel NARDIN
Janvier 2020
