Ce matériel a été
conçu à la période
argentique (fin 1990, début 2000) . Il était prévu pour un appareil artisanal stéréo "RBT X5" à double monture Nikon. Des prismes permettent d'utiliser respectivement une moitié d'image droite et gauche de l'objectif pour chaque boitier du couple 3D. |

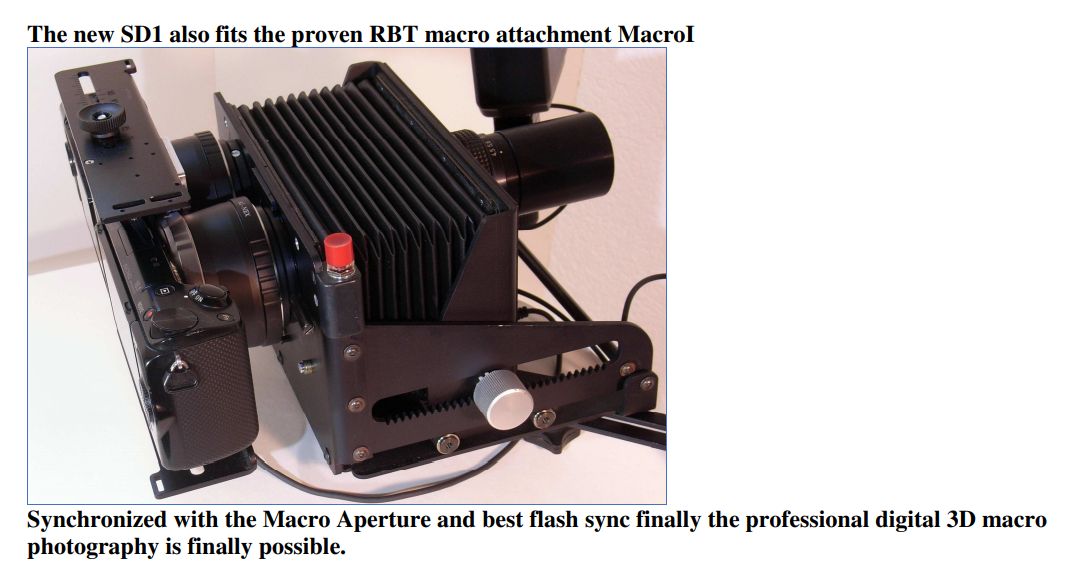

 Après cet usage en argentique, il a été adapté par le constructeur "RBT" (pour RaumBild Technik = photo en relief) à des appareils Sony Nex 5R couplés (sortis en 2012, commercialisés jusqu'en 2014), vendus comme modèle 3D "RBT SD-1" avec 2 petits flashs manuels synchronisés. |
| Ce n'est possible que
grace au faible encombrement de ces appareils à
gauche de leur objectif pour permettre une disposition tète bèche avec
un
entraxe des objectifs de 75mm. Le vendeur a gardé les boitiers Sony nex5R couplés sur barette. Je possède une paire de petits hybrides Samsung NX1000 (capteur aps donc recadrage du format d'origine) qui se sont avérés utilisables avec ce dispositif macro via 2 bagues SamsungNx->NikonAi, grace à leur faible encombrement à gauche de l'objectif. J'ai pu faire un premier test de ce matériel dans le Var du 12 au 14 mai 2021. C'est un ensemble lourd et encombrant, mais qui reste utilisable sur le terrain avec un pied. L'objectif fourni est un 105mm f:4,5 Anaret en monture à vis 39mm. La variation de tirage du soufflet permet de passer de 0.5x à 2x environs. Je peux remplacer cette optique en 39mm de filetage par un 65mm Nikon dans mes tiroirs pour un grandissement supérieur. Le système peut être utilisé soit avec une assez grande ouverture (demi ouverture de l'objectif, de l'ordre de f:8) , soit deux diaphragmes circulaires peuvent être placés (pour fermer à environs f:32). Ils peuvent être espacés au choix de 11 ou de 6mm (c'est la base stéréoscopique du système). Le diaphragme fermé donne une grande profondeur de champ, utile pour le réalisme du sujet, mais qui nuit à l'esthétique si le fond est trop en fouillis ou trop discordant avec le sujet . De plus, ce diaphragme très fermé commence à dégrader les images du fait de la diffraction. Il nécessite de la lumière aussi pour éviter le bougé! |
La photographie de
Serapias au Pradet avec le dispositif RBT macro; photo P.Clolus
|
Quelques unes des premières images:
Gentiana
angustifolia (Vercors 26)
Narcissus
poeticus (Coiron 07)
Ophrys philippi (Ophrys du Gapeau Belgentier 83)
Serapias cordigera partiellement albinique (Le Pradet 83)
Serapias cordigera (Le Pradet 83)
Ophrys fuciflora (ssp. montis-aviarii au vu de la morphologie du labelle, large et aplati, et surtout de la localisation à Carqueiranne 83, près du lieu de description du taxon en 2014 ! )
A retenir: ce système permet la stéréo en vraie macro avec des champs de 5cm à 1cm de largeur approximativement.
Daniel NARDIN
17 mai 2021
PS1: galerie d'images de mai-juin 202117 mai 2021
| Je me suis heurté dans un premier temps à un message d'erreur avant de
trouver qu'il me fallait autoriser dans les menus "photo possible sans
objectif"! Ce problème règlé, je peux utiliser le système avec de petits flashs manuels synchronisés. Néanmoins, cela reste pour la visée peu compatibles avec des sujets mobiles. Il faut en effet viser en mode A pour ne pas avoir d'écran noir, puis basculer en manuel 1/60e pour le flash. Sans compter que je n'ai pas vu de dispositif auto pour fermer le diaphragme du système. Je dois donc après la mise au point à pleine ouverture et avant la prise de vue appuyer sur le bouton rouge de coté qui place une plaquette avec les 2 diaphragmes espacés de 6 ou 11mm dans le trajet optique. A essayer sur pied de toute façon! peut être sur du vivant à l'affut après un prérèglage. |
 |
complèté 19 juillet 2022
