Réalisation et essai d'un support stereo
à miroir semi transparent,
pour 2 boitiers Samsung NX
L'achat de 2 boitiers hybrides Samsung a entrainé pour moi une relance
d'un projet de support avec

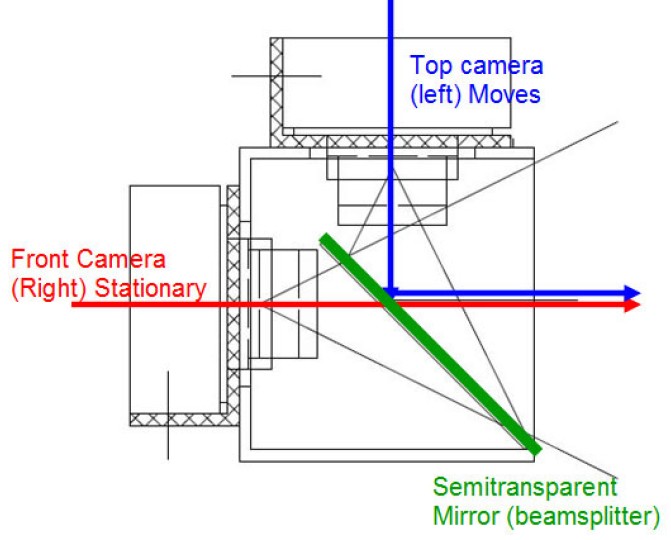

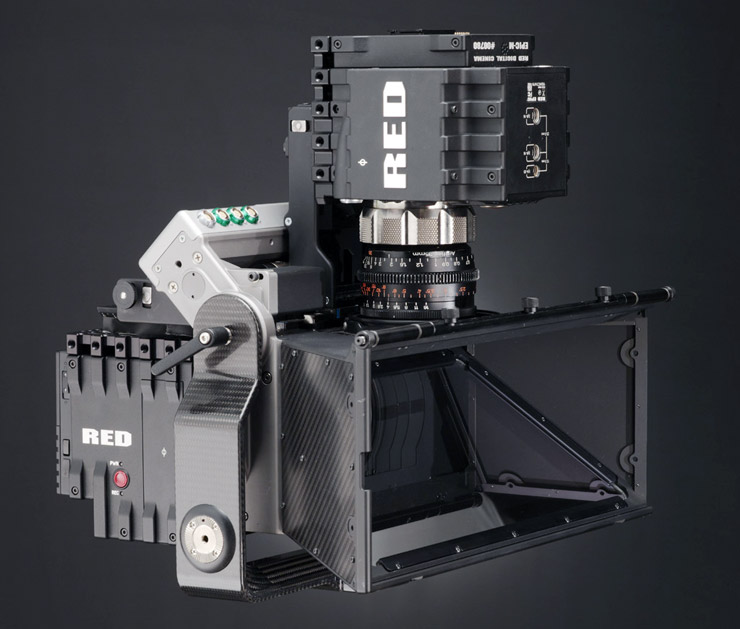

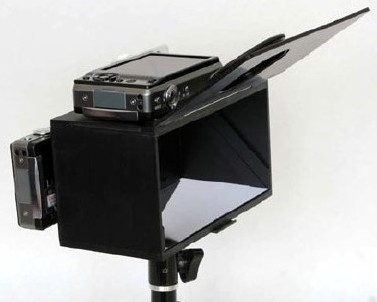

un miroir semi transparent pour la macro en 3D de sujets sur le vif. Ce type de construction est présent sur certaines camera de cinéma 3D professionnelles, ou sur des montage artisanaux pour proxi avec compacts.
Cette disposition a l'inconvénient d'inverser l'image réfléchie (boitier avec visée au dessus), mais cela peut être corrigé numériquement en montant le couple stéréoscopique avec SPM, et
c'est largement compensé par l'avantage d'un système proxi/macro à visées parallèles et à base pouvant être plus faible que les 72mm minimum d'encombrement des boitiers.
J'ai aussi prévu de faire varier cette base avec un rail.

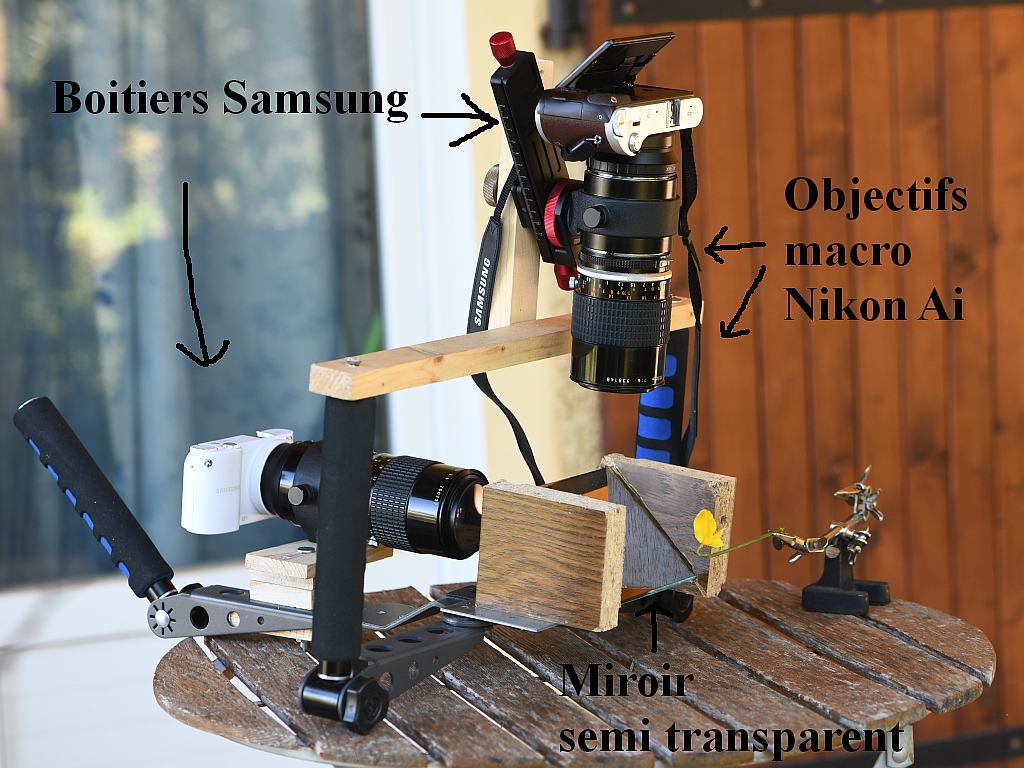

Je suis parti d'un support stabilisateur de reflex/caméras Rig RL-01, acheté en occasion, support d'un miroir semi transparent de 10x12,5cm.

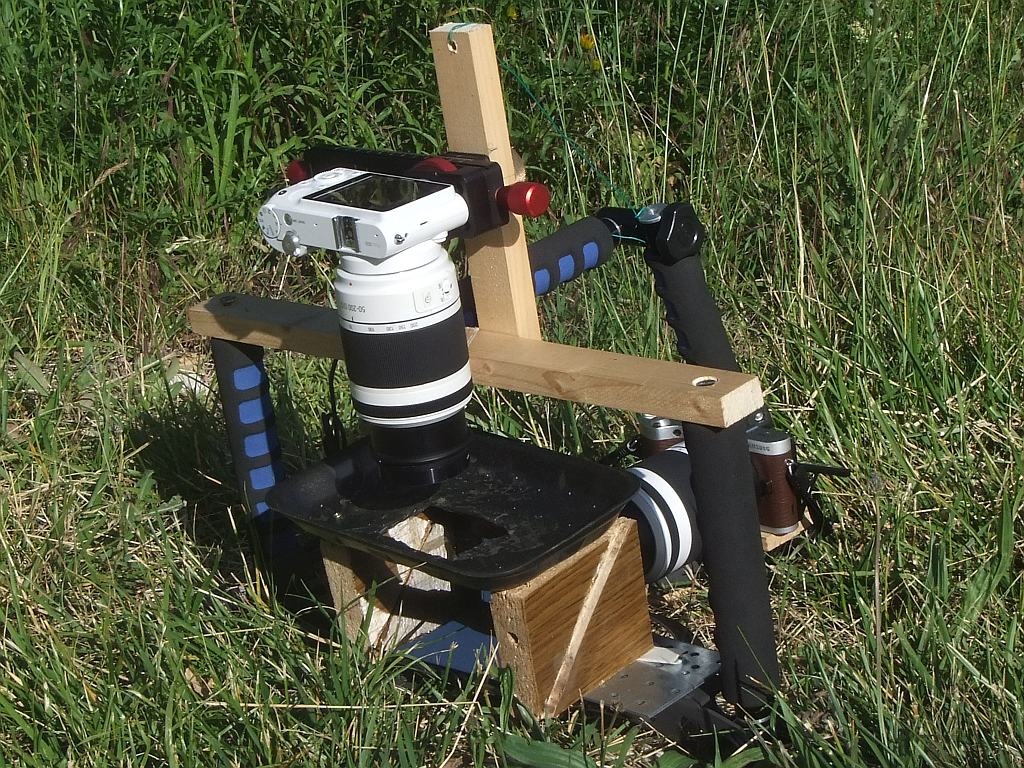

J'ai commencé en manuel avec 2 objectifs 105 macro Nikon, puis je suis passé à deux zooms de la gamme NX 50-200 à 70mm avec des bonnettes Nikon de 3 dioptries pour bénéficier de l'autofocus. La base de départ est de l'ordre de 2,5cm pour des champs de 7 à 10cm.
Le règlage de l'ensemble est délicat. Je n'ai pas encore trouvé comment bien aligner les axes, l'angle du miroir à 45° et comment mettre une distance identique entre les boitiers et le miroir. L'image réfléchie est de bonne qualité, l'image transmise est parfois un peu colorée en brun. Il faut veiller aussi à éviter les reflets de lumière parasite sur les surfaces de miroir. un système de masque entre objectif et miroir est à mettre en place, comme un pare soleil...
